Hardware-Montage

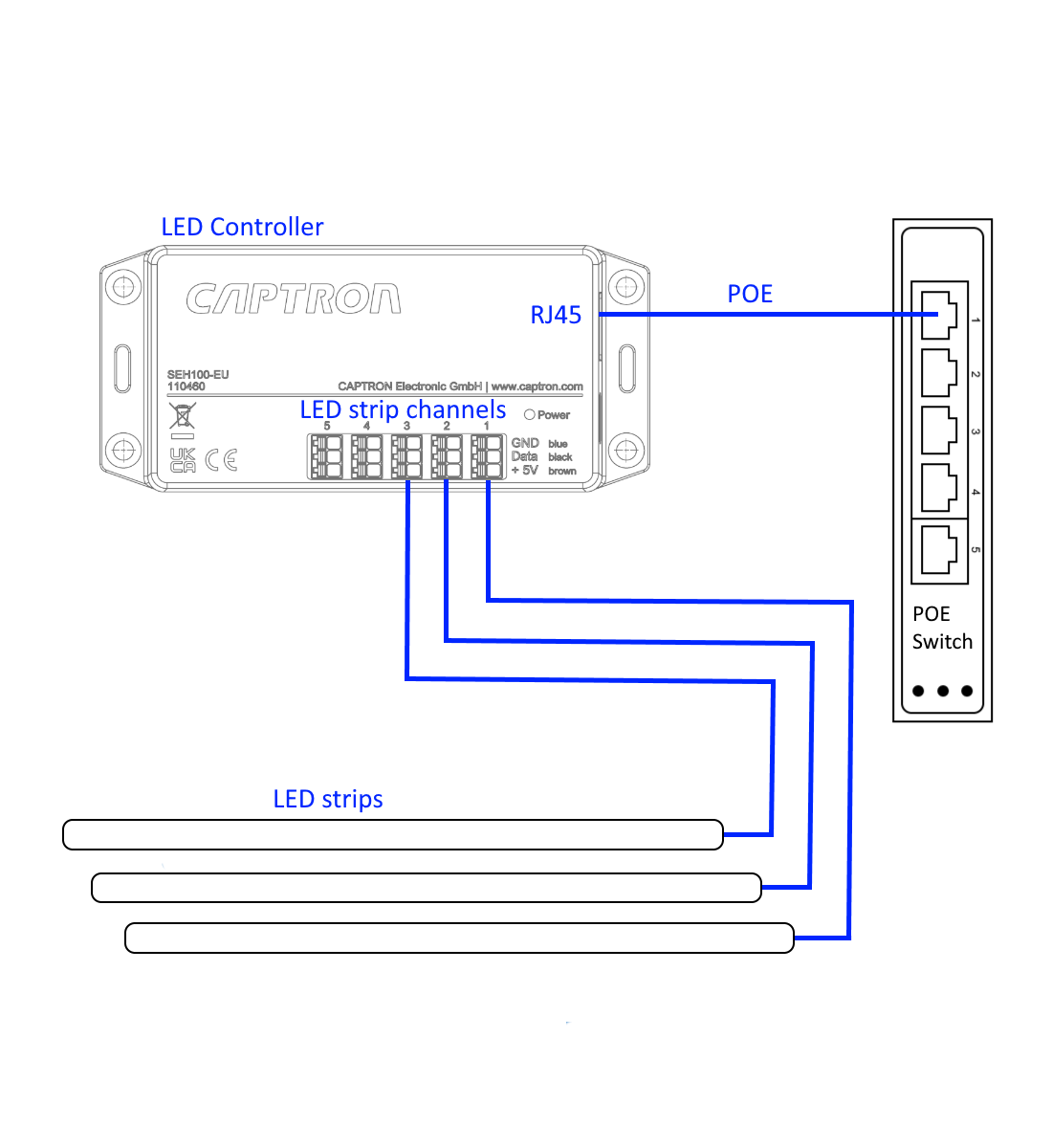

Die Kabelverbindungen zwischen allen Teilen des Systems sind im folgenden Schema dargestellt.

Jeder LED-Streifen wird an einen der LED-Streifen-Kanäle (Ausgänge 1–5) angeschlossen. Die Adern des Streifens sind: GND (blau), Data (schwarz) und +5V (braun).

Stromversorgung

Die Stromversorgung kann über PoE oder USB erfolgen. Der interne PoE-Wandler ist auf 4 W begrenzt.

Typischer Verbrauch:

Komponente	Leistungsaufnahme
Controller	1 W
Beleuchteter LED-Streifen	3 W pro Meter
SMC-Taster (SENSORswitch)	0,8 W je Taster

hinweis

Bei Verwendung von 4 m oder 5 m langen LED-Streifen und/oder mehr als 2 SMC-Tastern wird empfohlen, USB oder einen externen PoE-Splitter mit höherer Leistung zu verwenden (zum Beispiel den joy-it SBC-POE-POWER-C mit 10 W).
