Szenen
Die Anzeige eines CANEO series5x wird mithilfe von bis zu acht Szenen konfiguriert.
Trigger
Für jede Szene können Trigger ausgewählt werden, die bestimmen, wann eine Szene angezeigt wird.
- Touch-Eingang (Zone) X berührt oder nicht.
- Steuereingang X aktiv oder nicht.
Eine Szene ist aktiv, wenn alle konfigurierten Trigger positiv sind.
Typische Zuordnung von Szenen-Triggern:
| Variante | LED-Steuerung | Szene 1 | Szene 2 | Szene 3 | Szene 4 | Szene 5 | Szene 6 | Szene 7 | Szene 8 |
|---|---|---|---|---|---|---|---|---|---|
| series50 | Automatic | Zone 1 nicht berührt | Zone 1 berührt | ||||||
| series50 | Semi-Automatic | Steuereingang 1 inaktiv | Steuereingang 1 aktiv | Zone 1 berührt | |||||
| series50 | Manual | Steuereingang 1 und 2 inaktiv | Steuereingang 1 aktiv, 2 inaktiv | Steuereingang 1 inaktiv, 2 aktiv | Steuereingang 1 und 2 aktiv | ||||
| series52 | Automatic | Zone 1 nicht berührt | Zone 1 berührt | Zone 2 nicht berührt | Zone 2 berührt | ||||
| series52 | Semi-Automatic | Steuereingang 1 inaktiv | Steuereingang 1 aktiv | Zone 1 berührt | Steuereingang 1 (oder 2) inaktiv | Steuereingang 1 (oder 2) aktiv | Zone 2 berührt | ||
| series52 | Manual | Steuereingang 1 und 2 inaktiv | Steuereingang 1 aktiv, 2 inaktiv | Steuereingang 1 inaktiv, 2 aktiv | Steuereingang 1 und 2 aktiv | Steuereingang 1 und 2 inaktiv | Steuereingang 1 aktiv, 2 inaktiv | Steuereingang 1 inaktiv, 2 aktiv | Steuereingang 1 und 2 aktiv |
| series53 | Automatic | (große) Zone 1 nicht berührt | (große) Zone 1 berührt | Zone 2 nicht berührt | Zone 2 berührt | Zone 3 nicht berührt | Zone 3 berührt | ||
| series54 | Automatic | Zone 1 nicht berührt | Zone 1 berührt | Zone 2 nicht berührt | Zone 2 berührt | Zone 3 nicht berührt | Zone 3 berührt | Zone 4 nicht berührt | Zone 4 berührt |
Die Szenen werden der Reihenfolge nach von 1 bis 8 verarbeitet. Dadurch kann eine Szene mit einer höheren Nummer die Einstellung überschreiben, die eine Szene mit niedrigerer Nummer gesetzt hat. Gleichzeitig können bis zu fünf Szenen aktiv sein.
LED-Ring
Durch Angabe von Segmentstart und Segmentlänge wird das aktive Segment des LED-Rings ausgewählt. Die Segmentstart-Position 0 befindet sich oben (12 Uhr), die Position nimmt im Uhrzeigersinn zu. In der Regel wird das Segment so gewählt, dass es zur Touch-Zone passt, die die Szene auslöst.
Für das ausgewählte Segment können Farbe, Helligkeit, Animationseffekt und dessen Geschwindigkeit konfiguriert werden.
16-Segment-Display
Bei Produktvarianten mit 16-Segment-Display können Inhalt und Erscheinungsbild konfiguriert werden:
- angezeigter Text,
- Textfarbe und Helligkeit,
- Scrollen des Texts.

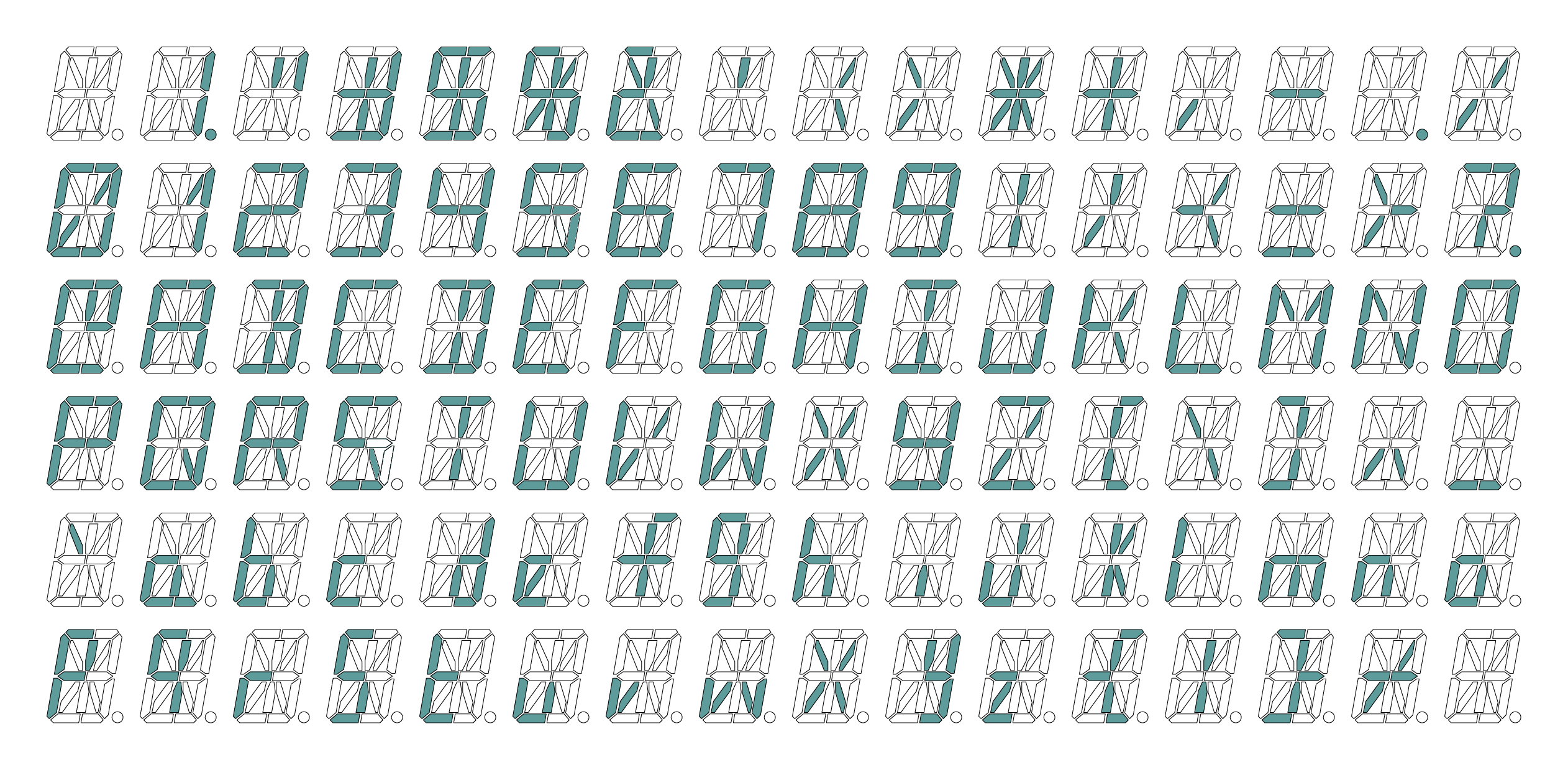

Zeichen werden wie unten dargestellt angezeigt.
Wenn mehrere Szenen aufgrund ihrer jeweiligen Trigger aktiv sind, werden die Anzeigeeinstellungen der Szene mit der höchsten Nummer verwendet. Ein Text, der aus einem einzelnen Leerzeichen besteht, wird als nicht konfigurierter Text interpretiert.
Spezielle Anzeigemuster
Es können bis zu 10 beliebige 18-Bit-Anzeigemuster definiert werden. In der Anzeigetextkonfiguration kann mit „§0" ... „§9" auf sie verwiesen werden.

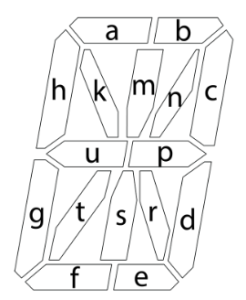

Definition der Muster-Bitmaske
| Segment | a | b | c | d | e | f | g | h | k | m | n | p | r | s | t | u | lower dp | upper dp |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bit | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
Timer
Jede Szene kann einen Timer starten, wenn sie ausgelöst wird. Bei Display-Produkten wird die verbleibende Zeit (in s) auf dem Display angezeigt. Wenn der Timer abgelaufen ist, wird die Szene inaktiv. Ist eine andere Szene aufgrund ihrer Trigger aktiv, werden deren Einstellungen übernommen.
Helligkeitssteuerung
Die Helligkeit von LED-Ring und 16-Segment-Display kann unabhängig voneinander konfiguriert werden.
Es gibt jeweils eine globale Einstellung. Zusätzlich kann die Helligkeit pro Szene festgelegt werden. Der globale Wert und der szenenbezogene Wert werden multipliziert, um die effektive Helligkeit zu erhalten.
Die Helligkeit kann sich auch automatisch an die Umgebungshelligkeit anpassen. Wenn diese Funktion aktiviert ist, werden die globalen Helligkeitswerte als Mindesthelligkeit verwendet.
Bei hoher Gerätetemperatur wird die maximale Helligkeit reduziert: Übersteigt die Temperatur 60 °C, wird die „100 %"-Helligkeit mit steigender Temperatur linear verringert, bis bei 90 °C ein Wert von 5 % erreicht wird.
